Kurzhantelständer Bauanleitung

Diese Bauanleitung ist nur als PDF-Datei als Download zum Selbstausdruck erhältlich.

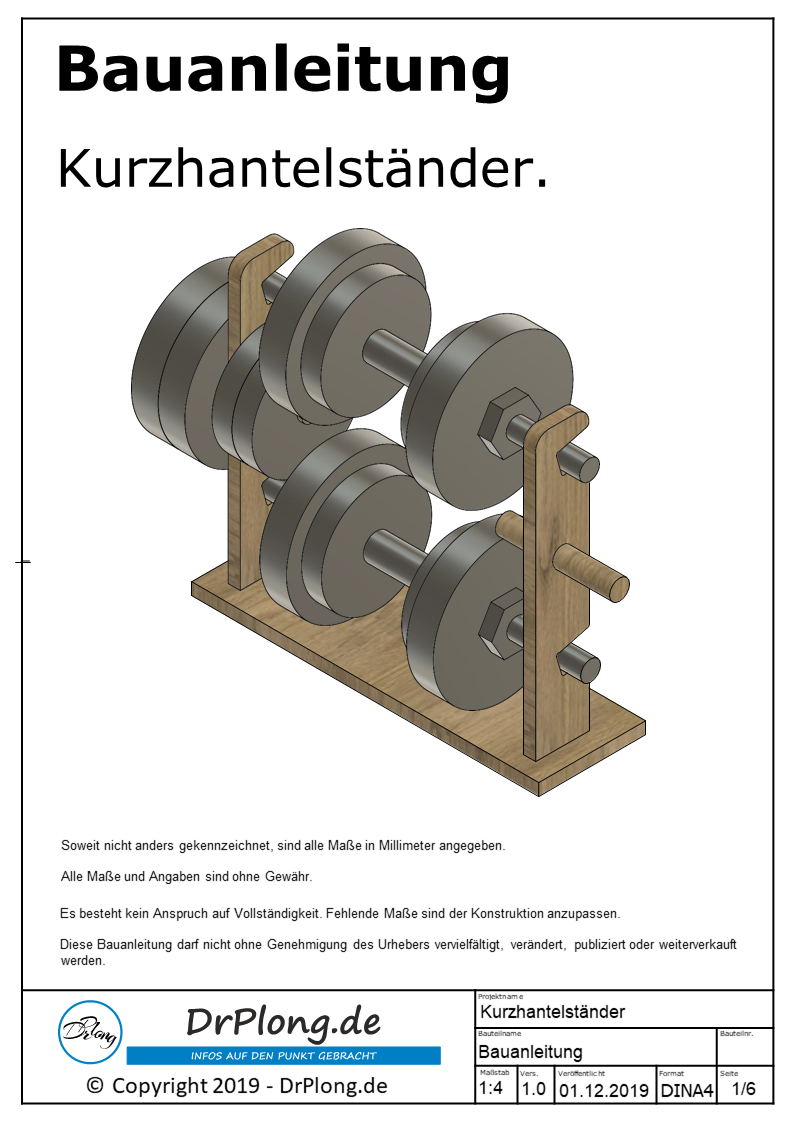

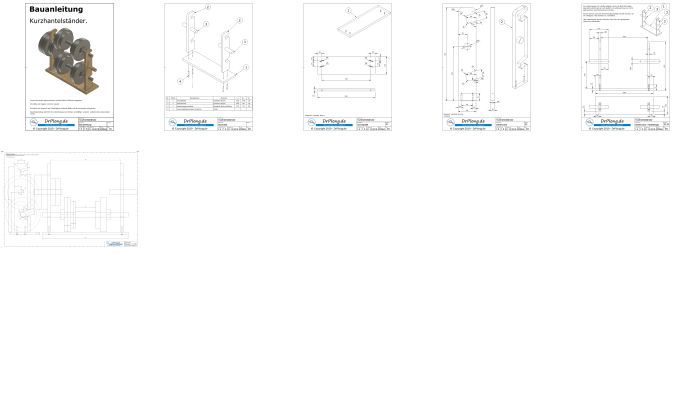

Sie besteht aus 5 DIN A4 Seiten mit technischen Zeichnungen, inklusiv Stückliste.
Zusätzlich werden wichtige Hinweise für den Bau des Kurzhantelständers aufgeführt.
Die auf dem Produktbild dargestellten Hanteln und Gewichte dienen lediglich der Veranschaulichung und sind nicht Gegenstand dieser Bauanleitung.

Auf einer zusätzlichen DIN A1 Seite ist eine Schnittdarstellung des Kurzhantelständers im Maßstab 1:1 aufgeführt, die optional als Schablone zur Herstellung der Einzelteile unterstützend eingesetzt werden kann. Voraussetzung hierfür ist die Verfügbarkeit eines geeigneten Plotters oder der Ausdruck erfolgt mit konventionellen Druckern mittels eines Posterdruckverfahrens.

Die einfache Konstruktion sollte auch für ungeübte Heimwerker leicht nachbaubar sein.

Abmaße des Kurzhantelständers:
Länge: ca. 52cm
Breite: ca. 16cm
Höhe: ca. 44cm

Abmaße der für die Konstruktion zugrunde liegenden Hanteln/Gewichte:
Durchmesser: 21cm (große Ausführung) bzw. 16,5cm (kleine Ausführung)
Breite Gewichte: 4cm (groß Ausführung) bzw. 3cm (kleine Ausführung)
Länge Hantelstange: 52cm

Sie erhalten nach dem Kauf eine E-Mail mit dem Download-Link.
Das Öffnen, Lesen und Drucken der PDF-Datei ist mit herkömmlichen PDF-Readern möglich.
